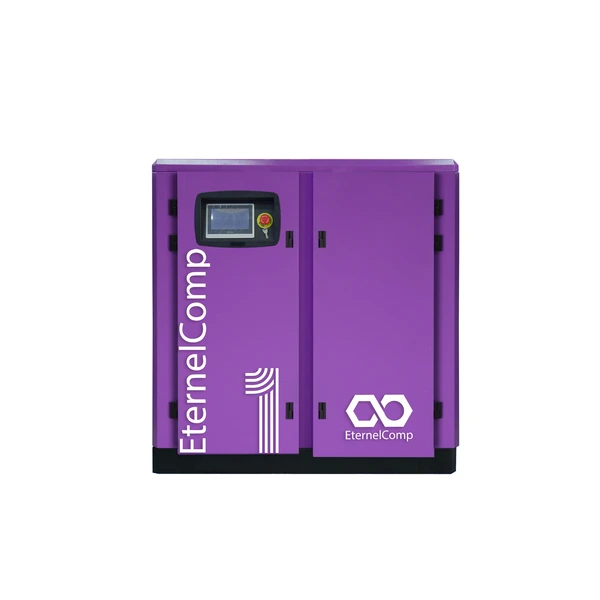

Compresores rotativos de tornillo serie G
Compresores rotativos de tornillo serie G
- Presión relacionada: 7-13 Bar, 101,5 -188,5 psi
- Caudal de aire@ Salida: 0,8-67,5 m³/min, 28-2408,2 cfm
- Poder: 7,5-355 kW, 10-475 CV
Características de los compresores de tornillo rotativo de la serie G
- GHH-RAND Air end, tecnología importada con mayor precisión;
- Motores asíncronos Premium IP54 IE3 (velocidad fija como “F” en los números de modelo) y motores Super Premium IP55 IE4 (VSD como “V” en los números de modelo); Voltaje estándar en 380V (+/-10%), 50Hz +/-2% y disponible para voltaje personalizado 220/380/440/460V/60Hz.
- Inversor de tipo dividido MD-500 de INOVANCE；
- Sistema VSD doble: uno para el motor y otro para el motor del ventilador centrífugo;
- Aceite lubricante sintético 8000 horas；
- 4000 horas de piezas de repuesto (filtro de aire, filtro de aceite, separador de aceite y aire) de marcas internacionales como MANN, Donaldson y APUREDA；.
- IOT dentro del sistema PLC；
- Contactor Schneider；
- Rodamientos SKF;
- Produce más entregas aéreas gratuitas y tiene una vida útil más larga；
- Válvula de termostato y sensor de presión diferencial están equipados；
- Motor personalizado S.F. 1.3 para ayudar a conseguir un mayor volumen de flujo de aire；
- Garantía: 1 año para todo el compresor, 5 años para los extremos de aire.
Componentes principales de los compresores de tornillo rotativo de la serie G
GHH-RAND Extremo de aire
El cabezal neumático se fabrica en las máquinas rectificadoras CNC más modernas y se inspecciona mediante una precisa tecnología de monitorización en 3D. Un sistema de sellado del eje “a prueba de fallos” elimina las fugas de aceite de la carcasa. Gracias al diseño exclusivo de 3 juntas tóricas, minimizamos el tiempo de inactividad del compresor indicando la necesidad de sustitución antes de que se produzca la avería.
¿Qué hace única a esta terminal aérea?
GHH-RAND consigue mejorar los huecos entre perfiles y una gran precisión dimensional y superficial en todos los diámetros mediante la aplicación de un proceso de torneado inverso con una nueva tecnología de herramientas y un mecanizado de la carcasa en 5 ejes.
Gracias a su diseño semiintegrado y a sus componentes principales, como la válvula de retención de entrada, el filtro de aceite o la válvula termostática, montados directamente en la carcasa del cabezal de compresión, los recorridos del aire se acortan y optimizan para reducir al mínimo la caída de presión, mientras que las conexiones de aire y aceite se reducen al mínimo, lo que disminuye drásticamente las posibilidades de fugas y facilita enormemente el servicio y el mantenimiento.
Motor personalizado de alta eficiencia IE3/IE4 de ahorro de energía (imán permanente)
● Utilizar el motor IP54 de velocidad fija de alta eficiencia y el motor IP55 de imán permanente de mayor ahorro de energía. Clase F nivel de aislamiento como estándar, S.F. ≥1.2 para asegurarse de que el motor de mayor tamaño puede soportar alto volumen (inestable) actual y alta temperatura;
● Sus rodamientos son rodamientos SKF de alta resistencia de Suecia, que es de aproximadamente 70000 horas de vida útil de servicio @9 bar y su eficiencia es 5%-10% mayor que los productos similares;
● Funciona suavemente a mayor velocidad de rotación con bajo nivel de ruido y vibración debido a su alta precisión de equilibrio.
Sistema inversor inteligente de doble VSD (MD-500)
El sistema de compresor de aire de tornillo rotativo de velocidad variable permanente se caracteriza por el uso de inversores IP23 de frecuencia vectorial de alto rendimiento de INOVANCE, que es la marca líder en China. (IP54 e IP65 disponibles para personalización)
También cuenta con una interfaz fácil de usar que permite cambiar fácilmente entre Chino y Inglés idiomas, o incluso una tercera lengua como Ruso y Español. Además, puede aplicarse un sistema opcional de inteligencia en la nube del Internet de las Cosas para el control remoto.
Ventilador centrífugo VSD
El ventilador centrífugo VSD cuenta con un diseño que ahorra espacio, una refrigeración 20% más eficaz y un funcionamiento silencioso. Su suave funcionamiento y fácil mantenimiento lo convierten en una elección fiable. Además, cuenta con control de frecuencia variable para un control constante de la temperatura y un menor consumo eléctrico.
Panel de control inteligente con pantalla táctil en color
● Opciones de marca: PLT e INOVANCE, números de modelo disponibles: Para velocidad fija, MAM-860/880/890; para VSD, MAM-6070/6080/6090, IT7000/7070;
● Proporciona una interfaz fácil de usar que muestra datos de funcionamiento en tiempo real, incluyendo máx. 100 veces actualizaciones de estado y alertas de fallo sin límite de tiempo;
● Ofrece monitorización/sensado en línea de las fluctuaciones de presión, potencia, caudal de aire y temperatura;
● El sistema tiene capacidad para supervisar fallos en tiempo real y grabar registros de alarmas, así como para programar funciones automáticas de encendido y apagado.
Separador de aire y aceite de alto rendimiento
El separador de aire y aceite tiene una vida útil de al menos 8.000 horas y está fabricado con microfibra de vidrio. Su proceso de plegado garantiza un rendimiento óptimo, con aire que contiene menos de 3 partes por millón de aceite y partículas de neblina de aceite que miden 0,1 micrómetros o menos.
Aceite lubricante sintético Shell #46
El aceite sintético es un anólogo del Ingersoll Rand UltraCoolant que cuenta con una vida útil de hasta 8000 horas. Ayuda con nuestros extremos de aire para trabajar con unos intervalos de mantenimiento más largos.
Filtro de aceite MANN
Este filtro tiene una vida útil de hasta 4.000 horas, con una precisión de filtrado de 10-15 micras o menos. También tiene una eficacia de filtrado de 99,5% o superior.
| Modelo | Potencia (kW/HP) | Presión nominal (bar) | Envío gratuito por avión (m3/min) | Dimensiones (mm) | Peso (kg) | Tubería de salida Diámetro |
|---|---|---|---|---|---|---|
| NXG-7,5V NXG-7.5F | 7.5/10 | 7 | 1.1~1.2 | 910*650*950 | 165 | DN15 |
| 8 | 1.03~1.1 | |||||
| 10 | 0.91~1.0 | |||||
| 13 | 0.80~0.86 | |||||
| NXG-11V NXG-11F | 11/15 | 7 | 1.6~1.7 | 1180*800*1210 | 370 | DN20 |
| 8 | 1.4~1.6 | |||||
| 10 | 1.2~1.4 | |||||
| 13 | 1.1~1.3 | |||||
| NXG-15V NXG-15F | 15 / 20 | 7 | 2.3~2.5 | 1180*800*1210 | 382 | DN20 |
| 8 | 2.2~2.4 | |||||
| 10 | 1.9~2.1 | |||||
| 13 | 1.6~1.7 | |||||
| NXG-18,5V NXG-18.5F | 18.5 / 25 | 7 | 2.85-3.1 | 1300*910*1300 | 500 | DN25 |
| 8 | 2.8-3.0 | |||||
| 10 | 2.4~2.61 | |||||
| 13 | 2.0~2.3 | |||||
| NXG-22V NXG-22F | 22 / 30 | 7 | 3.37-3.66 | 1300*910*1300 | 520 | DN25 |
| 8 | 3.17-3.45 | |||||
| 10 | 2.86-3.11 | |||||
| 13 | 2.32~2.8 | |||||
| NXG-30V NXG-30F | 30 / 40 | 7 | 5.6~5.9 | 1450*960*1470 | 610 | DN40 |
| 8 | 5.2~5.46 | |||||
| 10 | 4.8~5.0 | |||||
| 13 | 3.7~4.0 | |||||
| NXG-37V NXG-37F | 37 / 50 | 7 | 6.5~6.8 | 1450*960*1470 | 720 | DN40 |
| 8 | 6.3~6.6 | |||||
| 10 | 5.8~6.2 | |||||
| 13 | 4.6~5.0 | |||||
| NXG-45V NXG-45F | 45 / 60 | 7 | 8.1~8.9 | 1450*960*1470 | 760 | DN40 |
| 8 | 8.0~8.5 | |||||
| 10 | 7.0~7.7 | |||||
| 13 | 5.6~5.9 | |||||
| NXG-55V NXG-55F | 55 / 75 | 7 | 10.3~11.2 | 2460* 1540* 1705 | 1480 | DN50 |
| 8 | 9.8~10.4 | |||||
| 10 | 9.0~9.3 | |||||
| 13 | 7.4~7.8 | |||||
| NXG-75V NXG-75F | 75 / 100 | 7 | 14.0~14.5 | 2460* 1540* 1705 | 1680 | DN50 |
| 8 | 13.2~13.9 | |||||
| 10 | 12.3~13.0 | |||||
| 13 | 9.8~10.7 | |||||
| NXG-90V NXG-90F | 90 / 120 | 7 | 16.75~17.95 | 2460*1540*1705 | 1880 | DN65 |
| 8 | 16.48~17.58 | |||||
| 10 | 12.04~13.24 | |||||
| 13 | 11.92~13.12 | |||||
| NXG-110V NXG-110F | 110 / 150 | 7 | 19.32~21.00 | 3015*1680*1805 | 2400 | DN65 |
| 8 | 18.62~20.24 | |||||
| 10 | 15.78~17.15 | |||||
| 13 | 13.63~14.82 | |||||
| NXG-132V NXG-132F | 132 / 175 | 7 | 22.68~24.65 | 3015*1680*1805 | 2700 | DN65 |
| 8 | 22.63~24.6 | |||||
| 10 | 19.82~21.54 | |||||
| 13 | 16.04~17.44 | |||||
| NXG-160V NXG-160F | 160 / 215 | 7 | 28.24~30.7 | 3015*1680*1805 | 2900 | DN80 |
| 8 | 27.52~29.91 | |||||
| 10 | 21.82~23.72 | |||||
| 13 | 18.89~20.53 | |||||
| NXG-185V NXG-185F | 185 / 250 | 7 | 34.3~37 | 3500*1980*2050 | 3600 | DN80 |
| 8 | 33.8~35.7 | |||||
| 10 | 28.6~32.4 | |||||
| 13 | 23.2~25.2 | |||||
| NXG-200V NXG-200F | 200 / 270 | 7 | 39.0~41.5 | 3500*1980*2050 | 3750 | DN80 |
| 8 | 37.7~40.0 | |||||
| 10 | 30.66~35.7 | |||||
| 13 | 26.0~28.5 | |||||
| NXG-220V NXG-220F | 220 / 300 | 7 | 42.85~45.6 | 3500*1980*2050 | 3900 | DN100 |
| 8 | 38.4~43.2 | |||||
| 10 | 35.2~38.8 | |||||
| 13 | 30.3~34.0 | |||||
| NXG-250V NXG-250F | 250 / 335 | 7 | 45.77~50.2 | 3865*2050*2300 | 4150 | DN100 |
| 8 | 44.25~48.1 | |||||
| 10 | 39.6~43.0 | |||||
| 13 | 32.5~35.1 | |||||
| NXG-315V NXG-315F | 315/420 | 7 | 56.43~63.0 | 4100*2200*2300 | 4800 | DN125 |
| 8 | 52.3~60.0 | |||||
| 10 | 50.78~57.0 | |||||
| 13 | 45.18~52.18 | |||||
| NXG-355V NXG-355F | 355/475 | 7 | 62.1~67.5 | 4100*2200*2300 | 5200 | DN125 |
| 8 | 59.8~65.0 | |||||
| 10 | 57.68~62.7 | |||||
| 13 | 45.18~52.18 |
Nota:
Observaciones sobre el número de modelo: “F” significa velocidad fija, “V” significa VSD. Debido a las posibles diferencias en las velocidades de rotación de los motores, los caudales de aire de velocidad fija representan el mínimo del rango (es decir, 30 kW, 8 bar, 5,67 m³/min), mientras que el VSD puede alcanzar el máximo a plena carga.
Voltaje estándar en 380 V (+/-101 TP3T), 50 Hz +/-21 TP3T y disponible para voltajes personalizados de 220/380/440/460 V/60 Hz.
En casos de altitudes elevadas, temperaturas extremas, humedad excesiva, exposición intensa al polvo o cualquier otro entorno operativo difícil, podemos ofrecer diseños de productos personalizados para satisfacer sus necesidades específicas. La personalización está disponible para adaptarse a sus requisitos únicos.
Buscar
Todos los productos
Contáctenos
Diagrama de instalación (normal)
¿Busca la mejor solución de aire comprimido para su sector?
● Comparta sus requisitos para una evaluación por parte de expertos (asistencia multilingüe).
● Desarrollar soluciones personalizadas, teniendo en cuenta opciones como el nivel de IP, el extremo de aire y las piezas, el idioma de la pantalla, el control remoto, la apariencia, la adaptación al voltaje y la temperatura, etc.
● Comience la producción tras la confirmación del pedido (tiempo de producción estándar: 20-25 días).
● Realice rigurosas pruebas de calidad antes del envío.
● Asistencia técnica de por vida, asistencia con piezas de mantenimiento originales y hasta 10 años de garantía para el compresor.
Preguntas frecuentes
¿Qué es un compresor de tornillo rotativo de velocidad variable permanente?
Un compresor de aire de tornillo rotativo de velocidad variable utiliza un motor síncrono de imanes permanentes, que no requiere corriente magnetizante reactiva y puede mejorar significativamente el factor de potencia (hasta 1, incluso capacitivo), reduciendo las pérdidas de corriente y resistencia del estator. Además, no se producen pérdidas en el rotor durante el funcionamiento estable, lo que puede reducir el ventilador (incluso eliminándolo en motores de pequeña capacidad) y las correspondientes pérdidas por bobinado, dando como resultado una mejora de la eficiencia de entre 2 y 8 puntos porcentuales en comparación con un motor normal de las mismas especificaciones.
¿Por qué elegir un compresor de tornillo rotativo de velocidad variable permanente de alta gama?
Los compresores de aire de tornillo rotativo de velocidad variable permanente de gama alta ofrecen una serie de ventajas, como eficiencia energética, reducción de los costes de mantenimiento y mejora de la calidad del aire. Comparados con los de tipo normal, los de gama alta permanente tienen una vida útil más larga y pueden soportar aplicaciones industriales pesadas con facilidad. Aunque pueden tener un coste inicial más elevado, el ahorro y las ventajas a largo plazo los convierten en una inversión rentable para muchas empresas.
