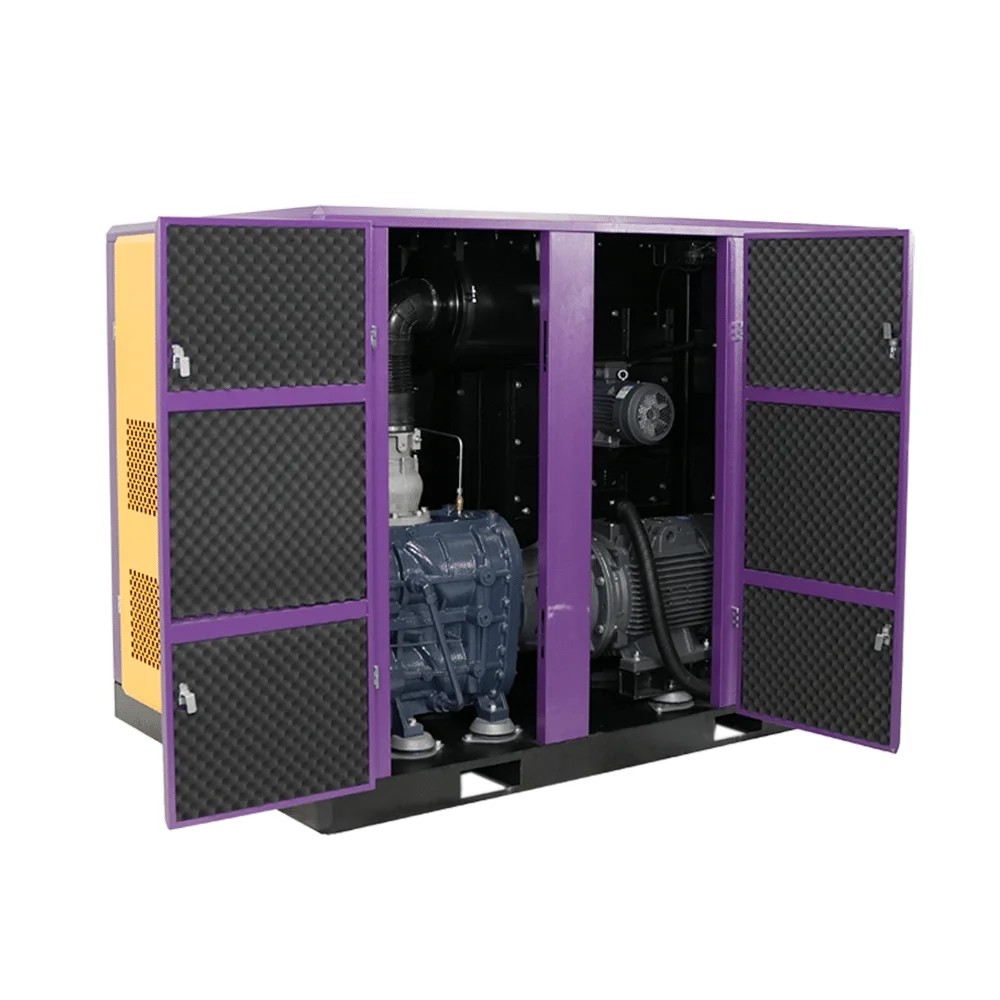

Compresores de aire de dos etapas Serie S
Compresores de aire de dos etapas Serie S
- Presión nominal: 0,8-1,3 MPa, 8-13 bar, 116-188 psi
- Caudal de aire@ Salida: 4,2-75,32 m³/min
- Poder: 30-355 kW, 40-476 CV
Características del compresor de aire de dos etapas
● Tecnología de velocidad variable de desarrollo propio que aumenta la eficiencia y ofrece ahorro energético.
● Rodamiento SKF , GHH RAND / Rotor Comp Air End(opcional).
● Mayor estabilidad y fiabilidad, así como rentabilidad.
● Reducir el consumo de energía en alrededor de 35% en comparación con las máquinas de frecuencia tradicionales.
Componentes principales del compresor de aire de dos etapas

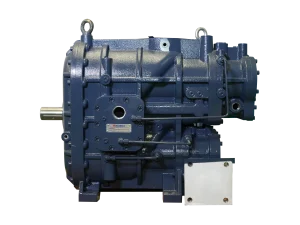

Extremo de aire
● Adoptar la compresión independiente de dos etapas ;
● La relación de presión es igual en ambas etapas, además de tener una velocidad de compresión más baja, lo que ayuda a mejorar la eficiencia volumétrica;
● La refrigeración por pulverización de neblina de aceite se utiliza entre las etapas para hacer que todo el proceso de compresión se aproxime a la compresión isotérmica y mejorar la eficiencia del aislamiento de compresión；.
● Los rotores de dos etapas son accionados directamente por el engranaje cónico respectivamente, y la eficiencia de transmisión de compresión es alta；.
● El gran diámetro y la baja velocidad de los rotores reducen la tensión sobre los rodamientos, lo que alarga su vida útil, así como la de cualquier otro componente.
Nivel de protección alto Motor
El motor principal es un motor de imanes permanentes IP55 de alta eficiencia y ahorro de energía, cuidadosamente seleccionado en función de la aplicación del compresor de aire. （otro nivel IP disponible)
Todos cumplen las normas nacionales de eficiencia energética, aislamiento de clase F, aumento de temperatura de clase B, evitan eficazmente la entrada de polvo，Los rodamientos de alta resistencia SKF garantizan un funcionamiento continuo sin problemas durante mucho tiempo.
Ventilador centrífugo ultra silencioso
● Ventilador de refrigeración ultrasilencioso de gran volumen de aire y conversión de frecuencia；.
● Baja pérdida, bajo ruido, bajo consumo；
● Alta tasa de transferencia de calor, silencioso y eficiente.
Gran sistema de refrigeración a medida
El sistema de refrigeración está diseñado para mantener la temperatura a un nivel constante. Sus características incluyen una mayor superficie del radiador con revestimientos resistentes al óxido y la corrosión, así como una baja temperatura del aceite que evita los depósitos de carbonilla y las altas temperaturas.
Además, el uso de grandes ventiladores de frecuencia variable o ventiladores centrífugos en unidades de más de 75 kW garantiza una distribución uniforme del calor, bajos niveles de ruido y un gran volumen de aire.
| Modelo | Potencia (kW/HP) | Funcionamiento nominal Presión (bar) | Envío gratuito por avión (m3/min) | Dimensiones (mm) | Peso (kg) | Tubería de salida Diámetro |
|---|---|---|---|---|---|---|
| NXS-22F NXS-22V | 22 / 30 | 8 | 4.1 | 1675*1080*1400 | 720 | DN40 |
| 10 | 3.4 | |||||
| 13 | 2.7 | |||||
| NXS-30F NXS-30V | 30 / 40 | 8 | 5.9 | 1675*1080*1400 | 780 | DN40 |
| 10 | 5.3 | |||||
| 13 | 3.9 | |||||
| NXS-37F NXS-37V | 37 / 50 | 8 | 7.5 | 1675*1080*1400 | 820 | DN40 |
| 10 | 6.8 | |||||
| 13 | 5.5 | |||||
| NXS-45F NXS-45V | 45 / 60 | 8 | 9.2 | 2460*1540*1705 | 1800 | DN50 |
| 10 | 8.1 | |||||
| 13 | 6.7 | |||||
| NXS-55F NXS-55V | 55 / 75 | 8 | 11.9 | 2460*1540*1705 | 1860 | DN50 |
| 10 | 11.2 | |||||
| 13 | 8 | |||||
| NXS-75F NXS-75V | 75 / 100 | 8 | 15.7 | 2460*1540*1705 | 1960 | DN50 |
| 10 | 14.6 | |||||
| 13 | 11.5 | |||||
| NXS-90F NXS-90V | 90 / 120 | 8 | 19.1 | 2460*1540*1705 | 2800 | DN65 |
| 10 | 15.5 | |||||
| 13 | 14.5 | |||||
| NXS-110F NXS-110V | 110 / 150 | 8 | 21.6 | 3015*1680*1805 | 3100 | DN65 |
| 10 | 19 | |||||
| 13 | 17.2 | |||||
| NXS-132F NXS-132V | 132 / 175 | 8 | 25.7 | 3015*1680*1805 | 3300 | DN65 |
| 10 | 24.5 | |||||
| 13 | 18.7 | |||||
| NXS-160F NXS-160V | 160 / 215 | 8 | 31.4 | 3500*1980*2050 | 3800 | DN80 |
| 10 | 30.4 | |||||
| 13 | 24.6 | |||||
| NXS-185F NXS-185V | 185 / 250 | 8 | 36.5 | 3500*1980*2050 | 4100 | DN80 |
| 10 | 31.9 | |||||
| 13 | 26.5 | |||||
| NXS-200F NXS-200V | 200 / 270 | 8 | 40.7 | 3865*2050*2300 | 4800 | DN100 |
| 10 | 35.8 | |||||
| 13 | 30.4 | |||||
| NXS-220F NXS-220V | 220/300 | 8 | 45.3 | 3865*2050*2300 | 5100 | DN100 |
| 10 | 38.9 | |||||
| 13 | 35 | |||||
| NXS-250F NXS-250V | 250 / 335 | 8 | 50.5 | 3865*2050*2300 | 5600 | DN100 |
| 10 | 44.1 | |||||
| 13 | 38.2 | |||||
| NXS-280F NXS-280V | 280 / 375 | 8 | 54.7 | 4100*2200*2300 | 6300 | DN125 |
| 10 | 49.2 | |||||
| 13 | 43.7 | |||||
| NXS-315F NXS-315V | 315 / 420 | 8 | 60.3 | 4100*2200*2300 | 6500 | DN125 |
| 10 | 54.1 | |||||
| 13 | 49 | |||||
| NXS-355F NXS-355V | 355 / 475 | 8 | 66.4 | 4100*2200*2300 | 7700 | DN125 |
| 10 | 63.7 | |||||
| 13 | 53.2 |
Nota:
Observaciones sobre el número de modelo: “F” significa velocidad fija, “V” significa VSD. Debido a las posibles diferencias en las velocidades de rotación de los motores, los caudales de aire de velocidad fija representan el mínimo del rango (es decir, 30 kW, 8 bar, 5,67 m³/min), mientras que el VSD puede alcanzar el máximo a plena carga.
Voltaje estándar en 380 V (+/-101 TP3T), 50 Hz +/-21 TP3T y disponible para voltajes personalizados de 220/380/440/460 V/60 Hz.
En casos de altitudes elevadas, temperaturas extremas, humedad excesiva, exposición intensa al polvo o cualquier otro entorno operativo difícil, podemos ofrecer diseños de productos personalizados para satisfacer sus necesidades específicas. La personalización está disponible para adaptarse a sus requisitos únicos.
Buscar
Todos los productos
Contáctenos
Diagrama de instalación del compresor de tornillo de dos etapas（Tipo de tornillo rotativo de velocidad variable）
¿Busca la mejor solución de aire comprimido para su sector?
● Comparta sus requisitos para una evaluación por parte de expertos (asistencia multilingüe).
● Desarrollar soluciones personalizadas, teniendo en cuenta opciones como el nivel de IP, el extremo de aire y las piezas, el idioma de la pantalla, el control remoto, la apariencia, la adaptación al voltaje y la temperatura, etc.
● Comience la producción tras la confirmación del pedido (tiempo de producción estándar: 20-25 días).
● Realice rigurosas pruebas de calidad antes del envío.
● Asistencia técnica de por vida, asistencia con piezas de mantenimiento originales y hasta 10 años de garantía para el compresor.
Preguntas frecuentes
¿Cuál es la diferencia entre un compresor de aire de una etapa y uno de dos etapas?
El compresor de aire de tornillo VSD de dos etapas y baja presión es un tipo de compresor de aire que utiliza dos etapas de compresión para producir aire comprimido. Está equipado con un sistema de accionamiento de velocidad variable (VSD) que permite un funcionamiento energéticamente eficiente y puede ajustar la velocidad del compresor para adaptarse a la demanda de aire. Este tipo de compresor se utiliza habitualmente en industrias como la automoción, la alimentaria y la farmacéutica.
¿Cómo funciona un compresor de aire de dos etapas?
Un compresor de aire de dos etapas funciona comprimiendo el aire en dos etapas. En la primera etapa, el aire se comprime a una presión intermedia y luego se envía a un segundo cilindro donde se comprime a la presión final deseada. Esto permite una mayor eficiencia y una mayor potencia de salida en comparación con un compresor de una sola etapa.
¿Cuáles son los consejos para poner en marcha el compresor de aire de dos etapas?
En primer lugar, compruebe la presión del refrigerante y asegúrese de que el secador en frío y el secador de aspiración funcionan correctamente. Asegúrese también de que el depósito de almacenamiento y los filtros del compresor de aire se drenan correctamente. A continuación, abra las válvulas entre el depósito de almacenamiento, los secadores, los filtros y el compresor de aire para garantizar un flujo de aire uniforme.
A continuación, compruebe el nivel de aceite y busque fugas u obstáculos alrededor de la máquina. Si se trata de una máquina refrigerada por agua, abra la válvula de agua de refrigeración y la bomba, y confirme que la presión del agua es normal. Por último, encienda la máquina y póngala en marcha. Si ha estado parada durante un tiempo, arránquela unas cuantas veces antes de hacerla funcionar continuamente para evitar averías innecesarias, como sobrecalentamiento o sobrecarga.
